阀门在做连接的时候都有哪些方法形式
来源:未知作者:admin 日期:2018-08-30 16:55 浏览:
如今阀门的应用范围越来越广,对于在不同的环境下应使用相对应的阀门。而整个阀门在与管路或设备之间的连接各有不同。不管是安装或是使用和维护都是需要注意的,阀门连接方式的不适当,容易发生阀门的跑、冒、滴、漏等现象。因此阀门使用者要根据具休情况具体对待。阀门连接的形式有很多种,一般常见的阀门连接方式有:法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式。
杰克龙阀门在这里将着重对最常见的法兰连接、对焊连接和螺纹连接在安装过程中容易出现的问题进行解释,希望对大家有所帮助。
透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。

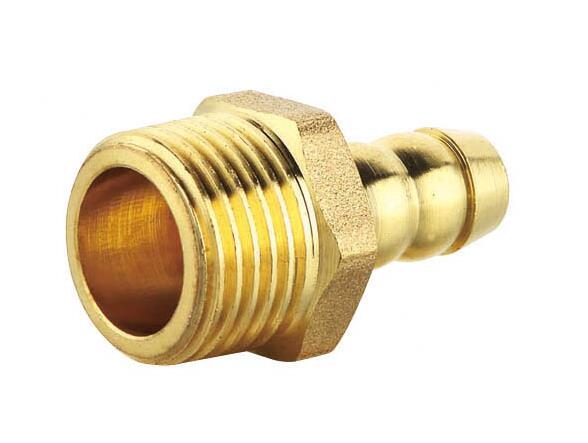

螺纹式,螺纹连接的阀门主要式公称通径在50mm以下的阀门。这种连接式将阀门的进出口加工成椎管或者直管螺纹,使之管道螺纹接头连接。这种连接可能出现泄露,固可用密封剂,密封胶带或填料做辅助密封,如果材料是可焊接的,还可在螺纹连接进行密封焊。如材料允许焊接,且材料膨胀系数差异很大,工作温度变化范围较大,螺纹连接部进行密封焊。
对夹连接:阀门安装在两片法兰中间,阀体上通常有定位孔以方便安装定位,用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
为了便于安装和拆卸螺纹连接的阀门,在管道系统的适当位置上可用管接头,公称通径在50mm以下的阀门可试用管套接作为管接头,管套接的螺纹将连接的两部分连接一起。
法兰式,法兰连接的阀门,其安装和拆卸比较方便,可适用各种通径和压力,是使用最多的管路连接方法。但是,在温度超过350度时,由于螺栓和螺母、垫片、法兰蠕变松弛,会出现螺栓负荷降低,可能出现泄漏。
焊接式,焊接连接适用于各种压力和温度,在较为苛刻的条件下使用,比法兰连接更可靠。但焊接阀门的拆卸和更新比较困难,所以他的使用受到限制,一般只使用与通常能长期可靠的运行,或者使用条件苛刻、温度较高的环境。
公称通径在50mm以下的阀门,通常具有焊接插口来承插带平面端的管道,由于承插焊接在插口与管路间成缝隙,因而有可能使焊缝受到介质的腐蚀,同时管道的震动会使连接部位疲劳。因此承插焊接的使用受到一定的限制。
在公称条件较大,使用条件苛刻,温度较高的场合,阀体常采用坡口对焊连接,同时,对焊缝有严格要求。
