关于电磁阀的工作原理你知道多少?

来源:未知作者:admin 日期:2018-07-25 09:05 浏览:

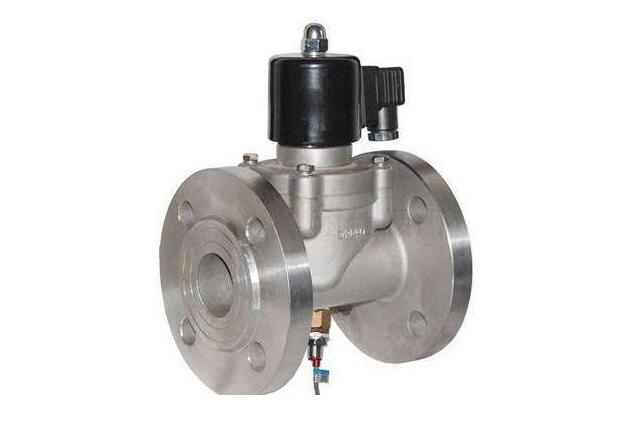

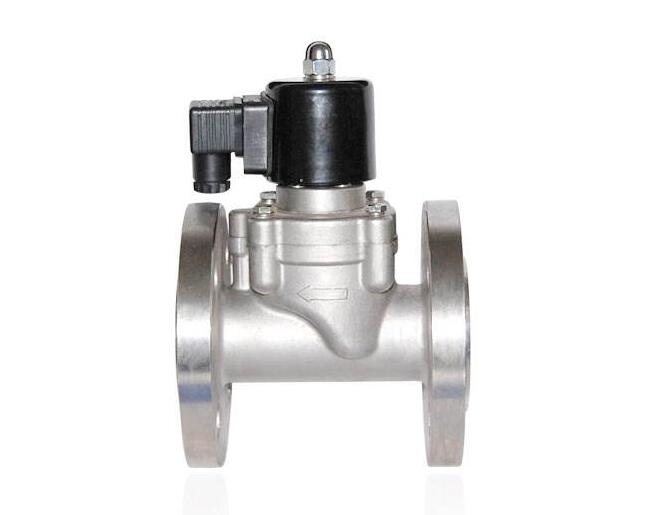

杰克龙阀门小编告诉你电磁阀工作原理
常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。
常开:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。
常闭型电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
通常根据持续工作时间长短来选择:常闭、常开、或可持续通电。
1、当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时,则选常闭型。
 电磁阀特点:
1、低密度高填充性;2、耐老化性;3、耐腐蚀性;4、耐水蒸汽性能;5、耐过热水性能;6、电性能;7、弹性;8、粘接性。
 电磁阀分类:
    国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构),按照气路数分为2位2通,2位3通,2位4通,2位5通。
电磁阀分为单电控和双电控,指的是电磁线圈的个数,单线圈的称为单电控,双线圈的称为双电控,2位2通,2位3通一般时是单电控(单线圈),2位4通,2位5通可以是单电控(单线圈),也可以是双电控(双线圈)。
一、按被控制管路内的介质及使用工况的不同可将电磁阀分为:液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀(深冷电磁阀)、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
三、按电磁阀的使用材质不同可分为:铸铁体、铜体(铸铜、锻铜)、铸钢体、全不锈钢体(304、316等)、非金属材料(ABS、PTFE)。
四、按管道中介质的压力不同可分为:真空型(-0.1~0Mpa)、低压型(0~0.8Mpa)、中压型(1.0~2.5Mpa)、高压型(4.0~6.4Mpa)、超高压型(10~50Mpa)
五、按工作电压不同分为:交流电压:AC220V  380V  110V  24V;直流电压:DC24V  12V  6V  220V;一般常用电压为AC220V  DC24V,推荐用户尽量选用常用电压、特殊电压供货周期较长。
六、按电磁阀的防护等级可分为:防爆型、防水型、户外型防护性能:防水、防爆(Exd IICT4、(Exd IICT5)、防腐。
